Обратный межфланцевый клапан: что это и какие есть в разделе

Обратный клапан пропускает среду только в одном направлении и сам закрывается, когда поток останавливается или идёт назад. Межфланцевый клапан не имеет своих фланцев: его зажимают между фланцами трубопровода длинными шпильками. За счёт этого он короткий, лёгкий и дешевле фланцевого клапана того же прохода.

В разделе 30 позиций. Обратные межфланцевые клапаны из нержавеющей стали AISI 304 и AISI 316 условным проходом от Ду 15 до Ду 200 (в названиях указан ГОСТ 27477-87) и клапаны TECOFI серии FAF: межфланцевые FAF2300, двустворчатые FAF2350, фланцевые FAF2250 и FAF2280 и FAF2270.

Клапаны в разделе

МодельТипДу, мм

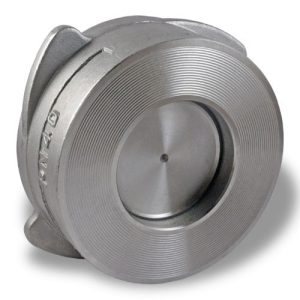

AISI 304межфланцевый15-200
AISI 316межфланцевый15-200
FAF2300межфланцевыйуточнить
FAF2350двустворчатыйуточнить
FAF2250фланцевыйуточнить
FAF2280поворотныйуточнить
FAF2270обратныйуточнить

FAF это клапаны TECOFI, FAF2280 поворотный фланцевый. Нержавеющие клапаны есть на проходы 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 и 200 мм, каждый проход в двух исполнениях по материалу. Ду, давление и материал корпуса клапанов TECOFI сообщит менеджер.

AISI 304 или AISI 316

Обе стали нержавеющие аустенитные. AISI 304 подходит для воды, отопления и большинства неагрессивных сред. AISI 316 содержит молибден и лучше переносит хлориды, морскую воду и слабые кислоты, поэтому её выбирают для химических производств, бассейнов и пищевых линий с моющими растворами.

Как подобрать и установить обратный клапан

Проход и давление

Ду клапана равен Ду трубопровода и фланцев, номинальное давление не ниже рабочего. Длину шпилек считают с учётом толщины клапана, двух фланцев, прокладок и гаек.

Направление потока

Клапан ставят строго по стрелке на корпусе. Положение установки, горизонтальное или вертикальное с потоком снизу вверх, сверяют с паспортом клапана. Перед клапаном желательно иметь прямой участок, чтобы поток не бил в запорный элемент сбоку.

Где ставить

Чаще всего обратный клапан монтируют на напорной линии насоса, сразу после него и перед задвижкой, чтобы при остановке вода не уходила назад и не раскручивала рабочее колесо. Его ставят также на подпиточных линиях, байпасах и в узлах, где два источника работают на одну сеть.

Где применяют обратные межфланцевые клапаны

  • насосные станции и обвязка насосов;
  • водоснабжение и системы отопления;
  • пищевые и химические производства (AISI 316);
  • системы охлаждения и технической воды.

Купить обратные межфланцевые клапаны в Алматы

Мы продаём обратные межфланцевые клапаны оптом и в розницу, работаем с юридическими и физическими лицами. Склад находится в Алматы на ул. Рыскулова 73а, офис на ул. Жарокова 210Б, каб. 19, телефон +7 (700) 331-77-44. По Алматы доставляем бесплатно, по Казахстану отгружаем транспортной компанией. Юридическим лицам доступна отсрочка платежа до 30 дней, накладную и АВР выдаём в день отгрузки, с партией передаём документы о качестве.

Цена зависит от материала, условного прохода и давления, актуальную цену и наличие по позиции сообщит менеджер. Запорную арматуру смотрите в разделе клапаны запорные, ответные фланцы и крепёж подберём к клапану.

Часто задаваемые вопросы

Как работает обратный межфланцевый клапан?

Поток в рабочем направлении открывает запорный элемент, а при остановке или обратном токе клапан закрывается сам. Его зажимают между фланцами трубопровода шпильками.

Чем межфланцевый клапан отличается от фланцевого?

У межфланцевого клапана нет собственных фланцев, поэтому он короче, легче и дешевле. Фланцевый клапан крепится к фланцам трубопровода своими фланцами.

Какой материал выбрать, AISI 304 или AISI 316?

AISI 304 подходит для воды, отопления и неагрессивных сред. AISI 316 с молибденом берут для хлоридов, морской воды и химически активных сред.

Какие диаметры обратных клапанов есть?

Нержавеющие межфланцевые клапаны есть от Ду 15 до Ду 200: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 и 200 мм. Проходы клапанов TECOFI уточняйте у менеджера.

Где ставят обратный клапан у насоса?

На напорной линии после насоса. Он не даёт воде уходить назад при остановке насоса и защищает рабочее колесо от обратного вращения.
