Затворы дисковые поворотные с ручкой: что в разделе
Затвор дисковый поворотный с ручкой открывают и закрывают вручную: рукоятку поворачивают на 90°, и диск встаёт вдоль или поперёк потока. Такой затвор не требует питания и обслуживания привода, поэтому его ставят везде, где арматуру переключают нечасто и к ней есть доступ. В разделе Metallon 74 позиции: межфланцевые затворы с рукояткой от Ду 25 до Ду 1400, затворы Danfoss Ду 25-300 на Ру 16, Cimberio CIM 3000 Ду 25-40 и пищевые затворы из нержавеющей стали 304 от Ду 15 до Ду 100.
Межфланцевые затворы с рукояткой охватывают 23 типоразмера, от Ду 25, 32, 40 и 50 до Ду 1000, 1200 и 1400, поэтому затвор с ручкой можно подобрать почти под любую трубу водопровода или отопления. По положению рукоятки сразу видно, открыт затвор или закрыт.
Модели затворов с рукояткой: диаметры и материалы
Данные в таблице взяты из названий товаров раздела.
| Серия | Ду | Ру | Корпус и диск | Присоединение |
|---|
| Затвор поворотный межфланцевый с рукояткой | 25-1400 | по запросу | по запросу | межфланцевое |

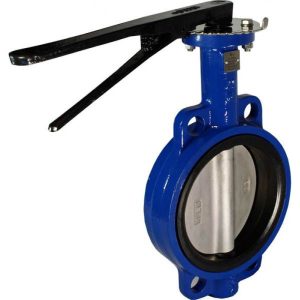

| Danfoss | 25-300 | 16 | серый чугун GG25, диск из нержавеющей стали | межфланцевое |
| Cimberio CIM 3000 | 25-40 | 16 | ковкий чугун | межфланцевое |
| Пищевой кламповый | 15-100 | 10 | нержавеющая сталь 304 | кламп (clamp) |
| Пищевой под приварку | 25-100 | 10 | нержавеющая сталь 304 | под приварку |
| Затвор с корпусом из алюминиевого сплава | 25 | 16 | алюминиевый сплав, диск из нержавеющей стали 316L | межфланцевое |
Ру указан в кгс/см²: Ру 16 означает рабочее давление до 1,6 МПа. Кроме таблицы, в разделе есть пищевой резьбовой затвор, NewKey DZwEPDM Ду 25 Ру 8 под приварку и страницы серий Danfoss SYLAX, FVY, ENODIA, EMARIS, APORIA, TILIS и BOMBYX; у SYLAX там же есть исполнения с редуктором, электроприводом и пневмоприводом, у ENODIA с редуктором и электроприводом.
Как выбрать затвор дисковый с ручкой
Затвор с ручкой выбирают по диаметру, материалу, присоединению и тому, нужна ли грубая регулировка потока.
Диаметр и усилие на рукоятке
Рукоятка удобна на малых и средних диаметрах. С ростом диаметра и перепада давления усилие на рукоятке растёт, и закрывать затвор вручную становится тяжело; в таких узлах ставят затвор с редуктором.
Материал по среде
Затворы из серого чугуна с нержавеющим диском, например Danfoss, подходят для воды, отопления и систем охлаждения. Ковкий чугун прочнее серого и лучше переносит удары. Нержавеющая сталь 304 нужна на пищевых линиях: молоко, соки, пиво, вода для розлива. Корпус из алюминиевого сплава легче чугунного.
Присоединение
Межфланцевый затвор зажимают между двумя ответными фланцами на шпильках. Кламп даёт быстроразъёмное соединение, которое разбирают для мойки пищевой линии. Приварка делает стык неразъёмным, резьбовое соединение ставят на малых диаметрах.
Где ставят дисковые затворы с ручкой
- внутренние водопроводы, насосные и узлы ввода;
- котельные и тепловые пункты: обвязка насосов и теплообменников;
- системы охлаждения и кондиционирования;
- молочные, пивоваренные и другие пищевые производства: кламповые и приварные затворы из стали 304;
- системы полива и технического водоснабжения.
Купить затвор дисковый с ручкой в Алматы
Продаём дисковые затворы оптом и в розницу, работаем с юридическими и физическими лицами. Склад находится в Алматы на ул. Рыскулова 73а, офис на ул. Жарокова 210Б, каб. 19, телефон +7 (700) 331-77-44. Доставляем по Алматы и Казахстану. Документы о качестве передаём с партией. Цена зависит от диаметра, материала корпуса и диска, присоединения и объёма партии, актуальную цену и наличие сообщит менеджер.
Смотрите также весь раздел дисковые затворы, затворы с редуктором для больших диаметров и фланцы для межфланцевого монтажа.
Часто задаваемые вопросы
Как понять, открыт ли затвор с ручкой?
По положению рукоятки: вдоль трубы затвор открыт, поперёк закрыт. Диск повторяет положение рукоятки.
Можно ли регулировать поток затвором с ручкой?
Можно, но грубо: рукоятку оставляют в промежуточном положении. Для точного регулирования расхода ставят регулирующие клапаны.
До какого диаметра бывают затворы с рукояткой?
До Ду 1400: межфланцевые затворы с рукояткой представлены от Ду 25 до Ду 1400. На больших диаметрах удобнее затвор с редуктором, он снижает усилие на рукоятке.
Какой затвор подходит для пищевых продуктов?
Затвор из пищевой нержавеющей стали 304. В разделе есть кламповые затворы Ду 15-100 и затворы под приварку Ду 25-100 на Ру 10.
Нужны ли фланцы для межфланцевого затвора?
Да, затвор зажимают между двумя ответными фланцами на шпильках. Фланцы и крепёж того же Ду можно заказать вместе с затвором.
Можно ли купить один затвор в розницу?
Да, продаём оптом и в розницу, юридическим и физическим лицам. Цену и наличие нужного Ду сообщит менеджер по телефону +7 (700) 331-77-44.
