Клапаны для трубопроводов: что есть в разделе
В разделе собраны трубопроводные клапаны трёх назначений: обратные пропускают среду только в одну сторону, балансировочные настраивают расход по веткам системы, запорные перекрывают поток. Больше всего здесь обратных клапанов: поворотные 19с16нж, 19с38нж, 19с53нж, 19ч21бр и другие на DN от 25 до 2000 мм, межфланцевые из AISI 304 и AISI 316 на DN 15-200 и клапаны Belgicast. Балансировочные клапаны Broen Ballorex V, IMI TA STAD и VIR представлены на DN 15-50, запорный проходной клапан 15кч33п на DN 25 PN 16.
Обратный клапан открывается потоком и закрывается сам, когда поток останавливается или идёт назад. Он защищает насосы от обратного вращения, не даёт опорожниться напорной линии и не пускает воду из одной ветки системы в другую.
Модели клапанов в каталоге
В таблице группы клапанов раздела по данным карточек товаров: модели, материал корпуса и диапазон условного прохода.
| Тип | Модели | Корпус | DN, мм |
|---|
| Обратный поворотный стальной | 19с11нж, 19с16нж, 19с38нж, 19с53нж, 19с63нж, 19с68нж, 19с70нж, 19с73нж, 19с20р и другие | углеродистая сталь | 25-2000 |
| Обратный поворотный чугунный | 19ч21бр, 19ч24бр, 19ч19р | чугун | 50-1000 |
| Обратный межфланцевый | исполнения из AISI 304 и AISI 316 | нержавеющая сталь | 15-200 |
| Балансировочный резьбовой | Broen Ballorex V, IMI TA STAD, VIR 9515, VIR 9505 | латунь, у VIR 9505 бронза | 15-50 |
| Запорный проходной | 15кч33п, PN 16 | ковкий чугун | 25 |
Модели обозначены по таблице фигур ЦКБА: цифры 19 означают обратный поворотный клапан, 15 запорный клапан. Буквы после цифр указывают материал корпуса («с» углеродистая сталь, «ч» серый чугун, «кч» ковкий чугун), последние буквы обозначают материал уплотнения («нж» нержавеющая сталь, «бр» бронза или латунь, «р» резина). Крайние значения DN посчитаны по названиям карточек.
Как выбрать обратный или запорный клапан
Поворотный или межфланцевый

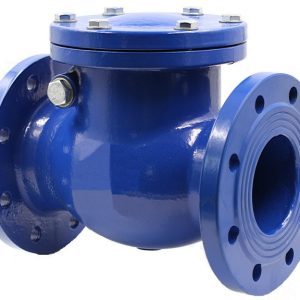

Поворотный клапан с заслонкой на оси подходит для средних и больших диаметров, его ставят на горизонтальные участки или на вертикальные с потоком снизу вверх. Межфланцевый клапан зажимают шпильками между двумя фланцами: он короче и легче, поэтому выручает в тесных насосных и тепловых пунктах. Двухстворчатые клапаны вафельного типа, как у Belgicast, имеют ещё меньшую строительную длину и закрываются быстро, что снижает риск гидроудара.
Материал корпуса и уплотнения
Чугунные клапаны ставят на воду и отопление при умеренном давлении. Стальные выдерживают более высокие давления и температуры и подходят для пара, нефтепродуктов и газа. Нержавеющие межфланцевые клапаны из AISI 304 и AISI 316 берут для агрессивных и пищевых сред. Уплотнение из нержавеющей стали («нж») работает при высокой температуре, резиновое («р») даёт плотное закрытие на холодной воде.
Балансировочный клапан
Его подбирают по DN и расчётному расходу ветки. Клапан настраивают при наладке системы отопления или охлаждения, после чего каждый стояк получает свою долю теплоносителя и дальние радиаторы перестают остывать.
Где применяют клапаны из раздела
- Насосные станции и водопроводы: обратные клапаны на напорных линиях насосов.
- Тепловые сети и котельные: стальные обратные клапаны 19с и чугунные 19ч.
- Системы отопления зданий: балансировочные клапаны на стояках и ветках.
- Пищевые и химические производства: межфланцевые обратные клапаны из AISI 304 и AISI 316.
- Водоводы большого диаметра: поворотные обратные клапаны DN 1000-2000.
Купить клапаны в Алматы
Продаём обратные, балансировочные и запорные клапаны оптом и в розницу, работаем с юридическими и физическими лицами. Склад находится в Алматы на ул. Рыскулова 73а, офис на ул. Жарокова 210Б, каб. 19, телефон +7 (700) 331-77-44. Цена зависит от модели, DN и объёма партии: актуальную стоимость и наличие сообщает менеджер. С партией передаём документы о качестве, доставляем по Алматы и Казахстану. Для юридических лиц возможна отсрочка платежа до 30 дней.
Для узла с клапаном подберите ответные фланцы, задвижки для отключения участка и шаровые краны малых диаметров. Остальная запорная и регулирующая арматура собрана в разделе трубопроводная арматура.
Часто задаваемые вопросы
Чем обратный клапан отличается от запорного?
Принципом работы: обратный клапан срабатывает сам и пропускает среду только в одну сторону, а запорный открывают и закрывают вручную или приводом. Обратный защищает насос и систему от обратного тока, запорный отключает участок трубопровода.
Как расшифровать маркировку 19с53нж?
Это код ЦКБА: 19 означает обратный поворотный клапан, «с» корпус из углеродистой стали, 53 номер модели, «нж» уплотнение из нержавеющей стали.
Как правильно установить обратный поворотный клапан?
Горизонтально или на вертикальном участке с потоком снизу вверх, стрелка на корпусе должна совпадать с направлением потока. Перед клапаном обычно ставят задвижку или кран, чтобы снимать его на ремонт без слива всей системы.
Зачем нужен балансировочный клапан?
Чтобы распределить теплоноситель между стояками и ветками по расчёту: без балансировки ближние к насосу радиаторы перегреваются, а дальние остаются холодными. В разделе есть клапаны Broen Ballorex V, IMI TA STAD и VIR на DN 15-50.
Какой обратный клапан выбрать для агрессивной среды?
Межфланцевый клапан из AISI 316: молибден в составе стали повышает стойкость к хлоридам и кислотам. Для менее агрессивных и пищевых сред достаточно AISI 304.
Можно ли купить клапан в розницу?
Да, продаём клапаны оптом и в розницу, в том числе физическим лицам. Цену и наличие нужного DN уточните у менеджера по телефону +7 (700) 331-77-44.
