Двутавр

Что такое двутавр и какие позиции есть в разделе

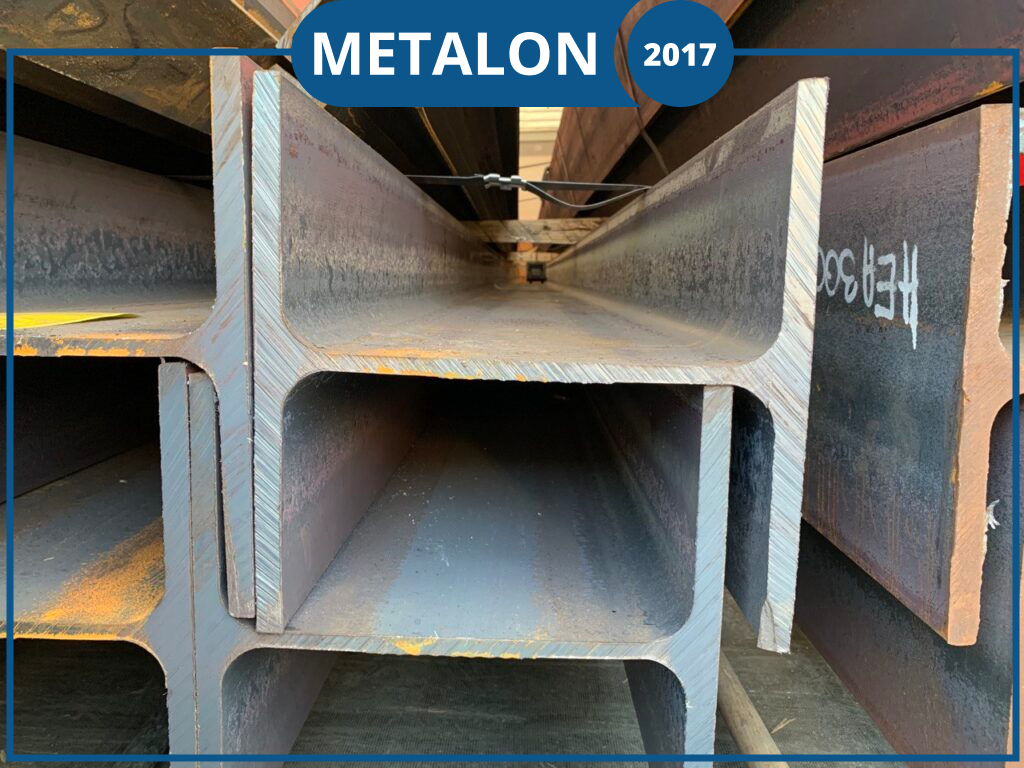

Двутавр: стальная балка со стенкой и двумя полками, сечение которой складывается из двух букв Т. В разделе 52 позиции широкополочного двутавра с обозначениями от 20 до 1200: это номер профиля или высота сечения в миллиметрах. Широкополочные профили с параллельными гранями полок выпускают по ГОСТ 26020-83 и ГОСТ Р 57837-2017.

Основной металл сосредоточен в полках, далеко от оси сечения, поэтому двутавр держит большой изгибающий момент при умеренной массе. Названия в каталоге общие, поэтому серию (Ш, Б или К), точный номер и марку стали по каждой позиции уточняйте у менеджера перед заказом.

Масса 1 метра балки по ГОСТ 8239-89

Для ориентира в таблице приведена масса обычного двутавра с уклоном внутренних граней полок по ГОСТ 8239-89.

Номер по ГОСТ 8239-89	Высота, мм	Масса 1 м, кг
10	100	9,46
14	140	13,7
20	200	21,0
30	300	36,5
40	400	57,0
50	500	78,5
60	600	108

Широкополочный двутавр той же высоты тяжелее: у него шире полки и больше площадь сечения. Массу конкретной позиции берут из её стандарта, а фактический вес партии отражают документы на металл.

Как выбрать балку: серия, стандарт, марка стали

Двутавр подбирают по расчёту: номер и серию определяет проектировщик по нагрузке и пролёту, а для заказа нужны маркировка, стандарт и марка стали. Для лёгких прогонов и обвязки часто хватает швеллера или уголка, а двутавр берут, когда нужна несущая балка или колонна.

Серия профиля

Буква в маркировке показывает серию, от неё зависит, как профиль работает в конструкции.

Серия	Тип профиля	Особенность	Где применяют
Б	балочный (нормальный)	полки уже, работает на изгиб	балки перекрытий, прогоны, подкрановые пути
Ш	широкополочный	широкие параллельные полки, выше устойчивость	каркасы зданий, эстакады, тяжёлые перекрытия
К	колонный	ширина полки близка к высоте	колонны, стойки, опоры
М	монорельсовый (ГОСТ 19425-74)	усиленная нижняя полка	кран-балки, тельферы, монорельсы

Например, 30Ш1 означает широкополочный двутавр высотой около 300 мм с первым вариантом толщин стенки и полок. Чем больше цифра после буквы, тем массивнее профиль того же номера.

Стандарт и форма полок

У балок по ГОСТ 26020-83, ГОСТ Р 57837-2017 и СТО АСЧМ 20-93 внутренние грани полок параллельные. К таким полкам проще крепить на болтах и приваривать прогоны, связи и настил. Обычный двутавр по ГОСТ 8239-89 имеет уклон внутренних граней, под болты на нём ставят косые шайбы. Если проект выполнен по одному стандарту, а в наличии профиль по другому, замену согласуйте с проектировщиком.

Марка и класс стали

Для обычных перекрытий и каркасов в отапливаемых зданиях хватает углеродистой стали Ст3сп или Ст3пс. Для ответственных и морозостойких конструкций, эстакад и открытых каркасов выбирают 09Г2С, по прочности это класс С345. В проектах сталь часто задают классом по ГОСТ 27772-2015: С245, С255 или С345, и этот класс нужно сверить с сертификатом на партию.

Где применяют двутавровую балку

Двутавровая балка работает там, где на элемент приходится основная нагрузка здания или сооружения:

• балки межэтажных перекрытий и покрытий в каркасных и кирпичных зданиях;
• колонны и ригели каркасов складов, ангаров, торговых и производственных корпусов;
• эстакады, переходные галереи и площадки обслуживания оборудования;
• монорельсы и пути для тельферов и кран-балок;
• усиление перекрытий при реконструкции и перемычки над широкими проёмами;
• опорные рамы под тяжёлое оборудование и опоры трубопроводов.

Больше примеров собрано в статье об области применения двутавра.

Купить двутавр в Алматы

Балки продаём оптом и в розницу, в том числе физическим лицам. Юридическим лицам возможна отсрочка платежа до 30 дней. Склад находится на ул. Рыскулова 73а в Алматы, офис на ул. Жарокова 210Б, каб. 19, телефон +7 (700) 331-77-44.

Двутавр режем в размер под проект, а на собственном оборудовании компании также делаем гибку и сварку металла. Доставляем по Алматы и Казахстану, с партией передаём сертификат или паспорт качества. От номера профиля, марки стали и объёма партии зависит цена: её и наличие по позиции сообщит менеджер. Колонные профили собраны в разделе колонный двутавр, а балки с цинковым покрытием ищите в разделе оцинкованный двутавр.
